Epic: Deposito de combustible

Buenas tardes,

Hace tiempo empece a hacer este objetivo y hoy por fin he terminado de pintarlo.

La base son las dos mitades de una apisonadora de juguete (y tengo un monton mas, asi que os presento el deposito estandar de mi mundo desertico) y mis colinas de espuma floral, aderezadas con unas tuberias y algunos bits mas.

La idea era que se integraran los elementos mcanicos con los naturales, que es un contraste que me gusta mucho como queda, aunque en este caso he tenido problemas para unirlos ya que tenian que ajustar casi a la medida.

Aun asi me gusta mucho el resultado, con las tuberias reventadas y la pequeña garita asomando de la colina, ya solo me resta un objetivo imperial y otros dos orkos, a ver si se me ocurre algo para los orkos que tengo en mente una pequeña base imperial con un bote de Lacasitos.

¿Que os parece?

Epic: Formacion de Komandos terminada

Buenos dias,
Ya tengo terminados los Komandos, con un pintado sencillote en tonos de amarillo y baseados.

Como la idea era meter uno en cada peana (por que tampoco tengo demasiada infanteria y hay que ahorrar) las he sobrecargado de vegetacion para que puedan esconderse agusto, aprovechando para probar unos cuantos alibustres nuevos que he conseguido.

Dada su naturaleza de especialistas no desentonan tanto al verlos de uno en uno, y ademas es mas facil esconderse asi que si van en pegotes de mas gente.

Creo que las bases han quedado bastante bien, y estoy bastante contento con la vegetacion, aunque los arbustillos rojos son un poco farragosos para pegarlos, pero creo que seguire usando los poquitos que tengo en el resto de peanas.

En epic los komandos no forman una formacion por si mismos, asi que me tocara acompañarlos por tropas de asalto para que esta sea legal, asi que ya os podeis imaginar lo que os espera...

Epic: Thunderbolt derribado

Buenas noches,

Siguiendo con mi frenesi epico, he aprovechado para hacer algo de escenografia.

La idea era construir un objetivo para el bando imperial aprovechando uno de los prototipos de Thunderbolt que tenia por aqui y ya de paso probar el esquema de color de mi guardia imperial y un par de alibustres nuevos que planeo incorporar.

La idea es que el Thunderbolt ha sido abatido por disparos orkos y en un intento desesperado de hacer un aterrizaje de emergencia contra la arena ha arrancado de cuajo parte del ala.

Con plastilina di forma a la peana para que acoplasen las partes de la aeronave y recorte una de las alas (el estabilizador de cola se perdio el solo ahorrandome el trabajo). Con alambre cree la estructura del ala arrancada y lo pinte todo antes de pegarlo a la base.

Con este y otro objetivo que tengo a medias ya solo me falta otro mas para que el bando imperial tenga los 3 objetivos que se necesitan para jugar a epic, ya solo me queda pensar un par de ellos orkos para jugar en condiciones.

Epic: Tutorial Komandos Orkos

Buenos dias,
Hace algun tiempo, en un analisis sobre la infanteria orka de TroubleMakerGames, plantee la posibilidad de convertir sus orkos en komandos, asi que hoy vamos a ponernos a ello

Personalmente considero que un Komando se debe diferenciar por que va cargado de armamento y equipo para poder pasar largas temporadas lejos de su unidad, ademas de ir lo mejor camuflado posible y elegir bien el terreno, asi que voy a trabajar en esos tres puntos:
-Cargarlos hasta arriba de equipo: que es en lo que consiste este tutorial
-Pintarlos de camuflaje: que lo hare mas adelante cuando los pinte
-Camuflarlos con el terreno: punto que tratare al hacerles la peana

Lo primero es elegir un puñado de candidatos, a poder ser sin armadura pesada y con poses variados. Yo he usado tambien un par de orkos con estandarte a los que añadire rebanadoras.

Ahora buscamos en nuestra caja de restos unas ¿hombreras? formadas por bolsitos de municion que vienen con los chicos y las separamos (si eres aplicado con la masilla puedes modelarlas) y de un tubito de los de hacer pulseras cortamos cachitos igual de anchos que las mochilas para hacer mantas.

Ahora vamos a añadir algun detallito mas, con una cinta de cables sacados de un ordenador haremos cintas de municion, con municion sobrante de los orkos un misil adicional para el tipo de lanzacohetes y con una cosa rara que aparecio por casa pequeñas granadas esfericas.

Y ahora lo vamos pegando todo en las mochilas y por alante, ademas he cortado de lamina fina de plasticar unas rebanadoras que he puesto en las manos de los chicos con estandarte y detras de alguna mochila.

Y ya estan listos para el pintado, como veis es muy sencillo y a mi personalmente me gustan como quedan.
Otra opcion seria añadirles boinas hechas con masilla, pero yo soy demasiado torpe para eso.

Epic: Tutorial Marauder

Buenos dias,

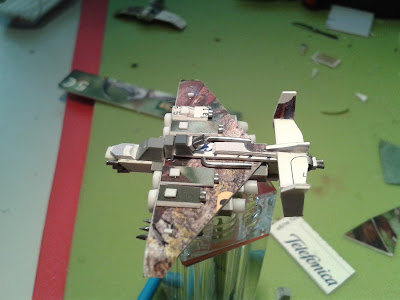

Por fin esta listo el tutorial para construir el bombardero imperial Marauder, a juego con el Thunderbolt del tutorial anterior, para que los podais aprovechar para vuestras partidas de Epic, Aeronautica Imperialis o simplemente para correr con el por toda la casa haciendo ruiditos con la boca.

Vamos a empezar por las alas para a partir de aqui ir montando el resto de la aeronave, las medidas de estas  cortadas en una plancha de 1mm de espesor (sacada de una tarjeta telefonica en mi caso) son las siguientes:

-50mm de largo (acuerdate de marcar la linea central del ala para pegar despues la bahia de bombas y los motores)
-15mm de ancho
-punteras de ala de 5mm, que doblaremos despues con un alicate para hacer el diedro invertido tipico
-angulo de la flecha del ala cortado desde el centro hasta 5mm del borde de ataque (la parte delantera)

Algunas de estas medidas se ven mejor en las imagenes posteriores asi que no os preocupeis si mis descripciones son demasiado extrañas.

baybomb y motores
Sobre una matriz de gw cortamos los listones que necesitaremos para formar la bahia de bombas central y cada uno de los motores:

-17mm para cada una de las dos piezas de la bahia de bombas
-11mm para los motores exteriores
-13mm para los motores interiores

La bahia central se pega dejando que asome 2mm del borde de ataque del ala, y los motores estaran a continuacion uno del otro y enrasados con el ala por la parte delantera.

Aprovechamos tambien para cortar en palo de chupachups y bastoncillo de orejos las admisiones y escapes de los motores, de 1mm y 2mm respectivamente.

Pegamos las admisiones y los escapes sobre los motores, las admisiones quedaran pegadas a la matriz y al ala (por eso se pegaron los motores al ras) y las toberas a la parte posterior. Estas ultimas las he pineado porque no me fiaba mucho de que aguantaran el toqueteo, pero tal vez no sea necesario.

Pasamos ahora a la parte superior del ala, recortamos unas tapas para los motores (sospecho que son las tomas de aire y los radiadores por los que circula el aceite de refrigeracion de los cojintetes de los turbofans).

-Tapa interior 8mm x 5mm
-Tapa exterior 6mm x 5mm

Los pegamos sobre los motores y en la parte posterior añadimos dos tubitos para que salgan los gases, cortados de cable de estaño para soldar de 1mm.

Añadimos sobre cada motor una tapa cuadrada y en el ala un rectangulito de plasticard (sacado de un cartel de se vende de los chinos) y un remache junto a los motores interiores (una loncha de un tubito de plastico) para representar los ¿tapones de llenado de los depositos?.

Ya tenemos la mitad del trabajo hecho, y es bastante gratificante ver lo mona que va quedando el ala con los detallitos, asi que vamos a seguir con el fuselaje.

De una varilla cuadrada de plasticard de 3x3mm recortamos el morro y la cola:

-Morro 7 mm, cortado al bies para formar un angulo, de unos 2mm
-Cola 10 mm

La cabina y el arco que va detras de ella lo hacemos cortando una matriz,

-Cabina 5mm, cortado al bies, 2mm ma o menos
-Arco 2mm

Para pegar todas estas piezas debemos seguir un orden, ya que no van todas a la misma altura. Primero pega la cabina sobre la bahia de bombas, en el escalon de 2mm que asomaba por delante del ala, bajo ella pega el morro.

Por ultimo pega el arco detras de la cabina, sobre el ala. Asi te quedaran varias alturas, con la cabina mas hundida que el arco.

Antes de pegar la cola, corta una tira de 25 x 2 mm y pegala centrada, detras del arco de la cabina. Debajo de ella pega la cola, asi quedara elevada respecto al morro.

Para los planos de la cola hay que recortar una serie de piezas:

-Estabilizador horizontal 17 x 5 mm, recorta las esquinas con un ligero angulo para que queden con una forma similar al ala, orientado hacia adelante
-Estabilizadores verticales 10x5 mm, recorta las esquinas con angulo para que queden orientadas hacia atras y marca con un cuter la linea central para doblarlos ligeramente en V

Pega con cuidado las Vs a la pieza horizontal, procurando que queden simetricos. Esta es una de las piezas mas delicadas de la aeronave, asi que una vez se seque el pegamento dale unas goticas sobre la union para asegurarla un poco. Aun asi, la marca del doble crea una superficie sobre la que se pega bastante bien.

Las torretas las recortamos de una matriz, con una sola inclinacion la superior y dos la de cola. Para hacer las armas cortamos unas tiras de plasticard y sobre ellas pegamos dos trocitos de alambre para hacer los cañones.

Pegamos las torretas en posicion y pasamos al siguiente paso.

Para dar mas forma a la cola pegamos una nueva tira sobre ella que ademas coloca esta a la misma altura que el estabilizador para que podamos pegar el tercer estabilizador vertical, que no es mas que una tira de plasticard cortada a tal efecto.

El detallado del morro esta formado por las tres piezas que veis en la imagen, cortadas mas o menos a ojo.
Las dos de los laterales hay que hacerlas de forma que dejen espacio en el morro para montar los cañones frontales, como vereis en el siguiente paso.

El bombardero lleva 3 cañones a cada lado del morro, cortados de alambre de estaño y pegados a continuacion de las piezas del morro.

Giramos la pieza para cerrar la bahia de bombas con una tira de plastico, tendremos que añadir otra pieza mas pequeña a la parte de la cola ya que quedan a distinta altura. Asi ademas de tapar el hueco que quedaba en la parte de abajo damos un poco de consistencia al unir las 3 partes del bombardero.

Para los afustes de misiles pegamos 3 cables recortados sobre una tira de plastico y los pegamos bajo las alas.

Y por ultimo podeis ver las ojibas sobre las que giran los turbofans de los motores, estan sacadas de un tubo de plastico (el cable que une unos insonorizadores auditivos, en mi caso) y pegadas centradas en cada admision de aire.

Ademas he añadido con alambre fino unos tubos que salen del fuselaje y van sobre el ala, no se para que valen pero era un detalle facil de copiar del diseño original.

Y ya esta, perdonar el tocho, pero es que no queria partirlo en dos.
El resultado creo que es bastante bueno, con muchos detalles y muy similar al original.
Por casi 20 euros que vale un bicho de estos en ebay merece la pena el esfuerzo ya que necesitareis al menos 2 para una formacion legal.

Mi ejercito Imperial se va ampliando a base de scratch, tengo en proyecto otras unidades y me planteo coger algo de infanteria del desierto de TroubleMaker, en breve os enseñare mis prototipos de Centinel y mi version de las Valkyries y del Vulture.

Epic: Prototipo Bombardero Marauder

Buenos dias,

Sigo con mi flotilla imperial, hoy mis primeras pruebas con el bombardero Marauder, una preciosidad a juego con los Thunderbolt, aunque basado en la variante Destroyer que me parecia mas molona al ser mas estilizada y dar igual para el reglamento de Epic.

Mi idea era probar tamaños de alas y fuselajes, pero al final me he emocionado y lo he dejado terminado (y hasta lo he imprimado), aunque sigue siendo un prototipo y hay algun detalle que no me acaba de convencer y seguro que vosotros veis mas.

A pesar de que tenia unos planos bastante detallados para sacar las proporciones sacados de unos excelentes recortables que circulan por la red, al haber hecho los Thunderbolts un poco a ojo queria que mantuvieran la escala entre si, por lo que tendre que ajustar las alas sobre todo a ensayo error.

Y este es el mayor problema, que no me convencen las alas al ser demasiado anchas, asi que me pondre a solucionarlo antes del tutorial sobre el diseño definitivo.

El resto me gusta mucho como ha quedado, asi como el nivel de detalle que se puede conseguir incluso al ser escala 6mm, que os parece?

Eso si, ya aviso, el tutorial sera bastante mas complejo que el del Thunderbolt ya que tiene un poco mas de faena, pero nada muy complicado: cortar matrices y plasticard.

Epic: Tutorial Caza Thunderbolt

Buenas tardes,

Por fin termine la fase de prototipado (con 3 trastos construidos que acabaran como marcadores representando aeronaves derribadas) y ya os puedo traer el tutorial, para que el dinero no sea una excusa para no empezar a jugar a Epic.

Empezaremos por el fuselaje para lo cual necesitaremos matrices y un liston cuadrado de 3mm de Plasticard (aunque se puede sustituir por una varilla de matriz con los bordes recortados o incluso por una cerilla gruesa). Las matrices son de dos tipos, una mas ancha que usaremos para los motores y otra mas estrecha y alta que usaremos para la cabina y la cola, no tendreis problemas para encontrar dos pedazos asi en cualquier matriz de GW.
Antes de empezar con las fotos vereis que hay dos juegos de las piezas ya que hice 2 cazas al hacer el tutorial, asi se puede ver el proceso desde dos angulos distintos.

Las medidas son:
-cola 10mm, la ultima parte la cortaremos o limaremos para formar un angulo, dejando solo 2mm rectos
-cabina 6mm, con un bisel de 2mm y con la base limada para que sea mas baja que la cola
-motores 12mm, otra vez con un bisel de 2mm
-fuselaje 25mm, con otro pequeño bisel, 1mm o asi
Tambien cortaremos de un tubo de chupachups (bueno, los mios son de unos tubos que venden en bolsas en los chinos y son mas estrechos) tres trozos de unos 2mm para las admisiones de los motores y el escape de la cola.

Con todo ya recortado y afinado con una lima empezamos el pegado. Primero colocar la admision de la cola (yo la pinee con un palillo al cuadradillo) y sobre ella (procurando que quede al ras) la cola y la cabina asegurandonos de que queden centradas, casi a continuacion de la cabina los motores laterales y acontinuacion las entradas de aire. Ya tenemos la estructura basica y no ha sido tan dificil, verdad?

Preparamos la "tapa" para el motor central recortando una pieza de plasticard que colocamos a continuacion de la cabina de 7x4mm y despues una pieza mas estrechita que cortamos a ojo para que acabe un poco antes de la punta del fuselaje y le de una imagen mas estilizada. Ademas cortamos unas pequeñas varillas de alambre (yo utilizo estaño de soldar que se pega muy bien y se corta con un cutter) a modo de armas, pegandolas entre las admisiones de aire y el fuselaje.

Para la "cincha" que une ambos motores, y que es una de las piezas mas representativas de este caza para mi, usamos cinta de aluminio (es para dar algo de relieve, asi que otro material tambien podria vales) cortada en una tira de 6mm que envolvemos con cuidado alrededor de todas las esquinas y cortamos para que cubra la mitad de cada motor, para poder colocar debajo las alas.

Detallaremos ahora el motor, colocaremos en la parte central un pequeño trozo de plasticard a modo de entrada de aire y sobre cada motor una tira de cablecitos sacada de un bus de datos de un ordenador (una cinta formada por cables por donde van los voltios, se podria sustituir por varios trocitos de alambre pegados unos a otros pero es mas pesado).

Ahora formaremos la ojiva de cada uno de los turbofans de los motores con un trocito de alambre que introduciremos en el hueco de cada motor y recortaremos para que asome un poco. El truco para pegarlo centrado es depositar con un alambre pegamento en el interior del tubo, meter dentro nuestro alambrecito y con el cutter irlo posicionando centrado hasta que se seque, otra solucion mas rapida es no ponerlo, pero tampoco es demasiado complicado.

Aqui se me olvido sacar foto de los planos de la cola, pero son 3 piezas que van pegadas sobre la cola y justo debajo de esta, las medidas de estas las superficies son:
-estabilizador vertical 8x4mm, cortandolo para que queden 2 mm rectos antes de bajar en diagonal
-estabilizadores horizontales 6x5mm, cortandolo para que se estreche de 6mm a 2
Los estabilizadores horizontales, al igual que las alas, van pegados con la parte recta hacia adelante. Lo aviso por que me ha pasado varias veces de intentar montarlos al reves.
En esta foto perdida tambien se veian las tiras de plasticard del finito que coloque sobre los motores para representar las ranuras que tiene el original y que no me apetecia grabar y unos pequeños discos o remaches hechos con tubo de plastico que pegue sobre la salida de gases de los motores, aun asi todos estos detalles no son imprescindibles y se ven en las fotos posteriores.

Las alas son muy faciles de hacer, sus medidas son 12x17 mm estrechandose para pasar de 12 mm de ancho a 6 y con un doblez a 10mm del fuselaje hecho con unos alicates y sin doblar demasiado para no romperlas, igual que antes cuidado de doblarlas hacia abajo. Pegarlas es igual de sencillo ya que la cinta de aluminio que pusimos antes marca la posicion.

En la parte de abajo añadimos en la union entre las alas y los motores dos trocitos de plasticard para reforzar la union, digamos que son las puertas del tren de aterrizaje, y una tira larga entre los dos motores para que no quede ese hueco raro, tambien añadimos un par de cañones igual que arriba y listo.

Y eso es todo, espero que podais  montar vuestros propios cazas con estas indicaciones y que en breve pueda apañarmelas para hacer algo similar con el bombardero estandar del imperio.
